در دنیای امروز ساختوساز، سرعت، کیفیت و صرفهجویی اقتصادی سه اصل حیاتی به شمار میآیند. یکی از روشهای نوین که توانسته این سه فاکتور را همزمان برآورده کند، استفاده از سقف وافل با اسکلت فلزی است. این سیستم ترکیبی نهتنها از نظر استحکام و ایمنی در بالاترین سطح قرار دارد، بلکه به دلیل طراحی بهینه و زیبایی ظاهری، انتخاب محبوب بسیاری از کارفرمایان و مهندسان محسوب میشود.
اگر شما هم در حال بررسی گزینههای مختلف برای اجرای سقف وافل در اسکلت فلزی در پروژههای ساختمانی هستید، شناخت دقیق آن میتواند تصمیمگیری را برایتان آسانتر کند. در این مقاله، با تمامی جزئیات این سیستم آشنا خواهید شد؛ از نحوه اجرا گرفته تا مقایسه آن با سایر روشها.
برای آشنایی بیشتر با سازههای فلزی و خدمات شرکت رابین سازه پرداز، به صفحه اسکلت فلزی مراجعه کنید.

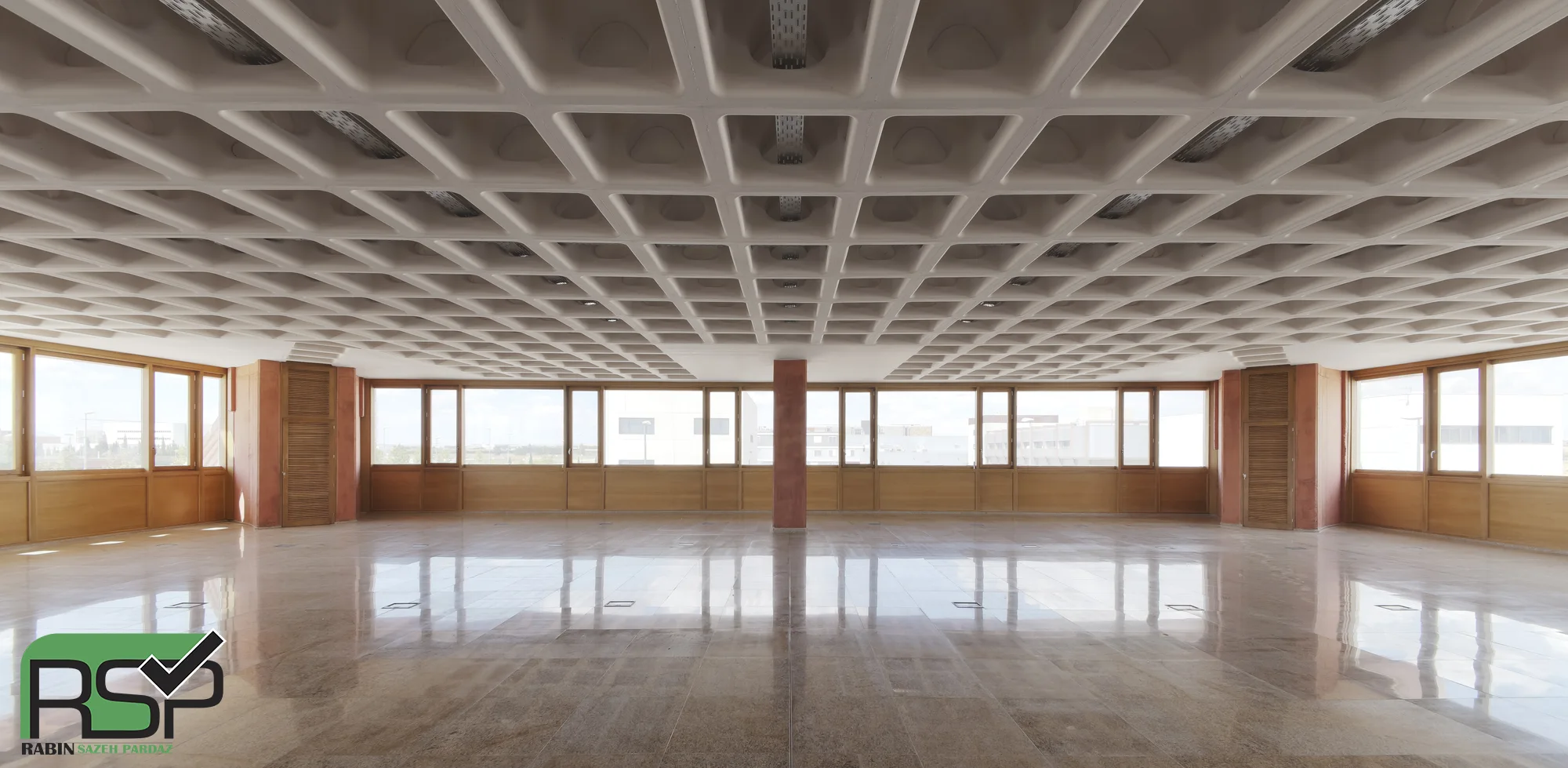

سقف وافل چیست و چرا در اسکلت فلزی استفاده میشود؟
سقف وافل (coffered/waffle slab) نوعی دال شبکهای دوطرفه است که با قالبهای تکرارشونده ایجاد میشود و با ایجاد دال بالایی نسبتاً نازک و شبکهای از تیرچههای عمودی (ریب) در زیر، مصرف مصالح و وزن را کاهش میدهد. وقتی این سیستم روی اسکلت فلزی اجرا میشود، مزایای سازه فلزی (سرعت اجرا، دهانههای بلند، دقت مونتاژ) با مزایای وافل (اقتصادی بودن، زیبایی و خواص لرزهای) تلفیق میگردد.
انواع سقف وافل در سازههای با اسکلت فلزی
بر اساس نوع طراحی و عملکرد سازهای:
- سقف وافل درجا (Cast-in-Place Waffle Slab)
در این روش قالبهای وافل (پلاستیکی، فایبرگلاس یا یکبارمصرف) بر روی تیرهای فلزی نصب میشوند، آرماتوربندی انجام میگیرد و بتن درجا ریخته میشود تا پس از سخت شدن، یک سقف یکپارچه با شبکهای از کوفِرها (حفرهها) ایجاد شود. - سقف وافل پیشساخته (Precast Waffle Panels)
المانهای وافل در کارخانه یا محوطه پیشساخته تولید و سپس بهصورت پانل روی اسکلت فلزی قرار میگیرند. درزها با بتن تکمیلی یا گروت پر و اتصالها برقرار میشوند. - سقف وافل هیبریدی (Hybrid — Precast Ribs + In-situ Topping)
در این روش، تنها اجزای تکراری (ریبها یا قالبهای مخصوص) بهصورت پیشساخته روی تیرهای فلزی نصب میشوند و سپس یک لایه نازک بتن روی آنها درجا ریخته میشود تا دال بالایی را شکل دهد. - سقف وافل پسکشیده یا پستنیده (Post-tensioned Waffle Slab)
وافل پستنیده ترکیبی است از شبکه وافل با کابلهای پسکشیده (post-tension) برای افزایش دهانههای قابل اجرا و کاهش ضخامت کلی. نسبتاً تخصصی است و معمولاً در پروژههای با دهانه بسیار بزرگ یا نیاز به کاهش دهانههای میانی کاربرد دارد. - وافل معکوس / کوفردار (Inverted Waffle / Coffered Ceiling Variants)
در برخی موارد برای نیاز معماری یا مسیردهی تأسیسات، از ورژنهای “معکوس” یا کوفرده استفاده میشود که شکل توخالی یا تو رفته در بالای سقف ایجاد میکند یا با تغییر آکسبندی، نمای زیر سقف صاف یا الگوی متفاوت دارد.
| نوع | سرعت اجرا | کیفیت کنترلشده | نیاز به تجهیزات بلند | موارد مناسب |
|---|---|---|---|---|
| درجا | متوسط | بستگی به اجرا دارد | کم تا متوسط | پروژههای معماریمحور |
| پیشساخته | بسیار بالا | خیلی خوب | نیاز به جرثقیل | سایتهای با دسترسی جرثقیل |
| هیبریدی | بالا | خوب | متوسط | ترکیبی از سرعت و یکپارچگی |
| پستنیده | متوسط تا بالا | نیازمند کنترل دقیق | تجهیزات پستنیدگی | دهانههای بزرگ |
| معکوس/کوفردار | متفاوت | معمارانه | متفاوت | پروژههای ویژه معماری |
بر اساس نحوهی اجرا و قالببندی:

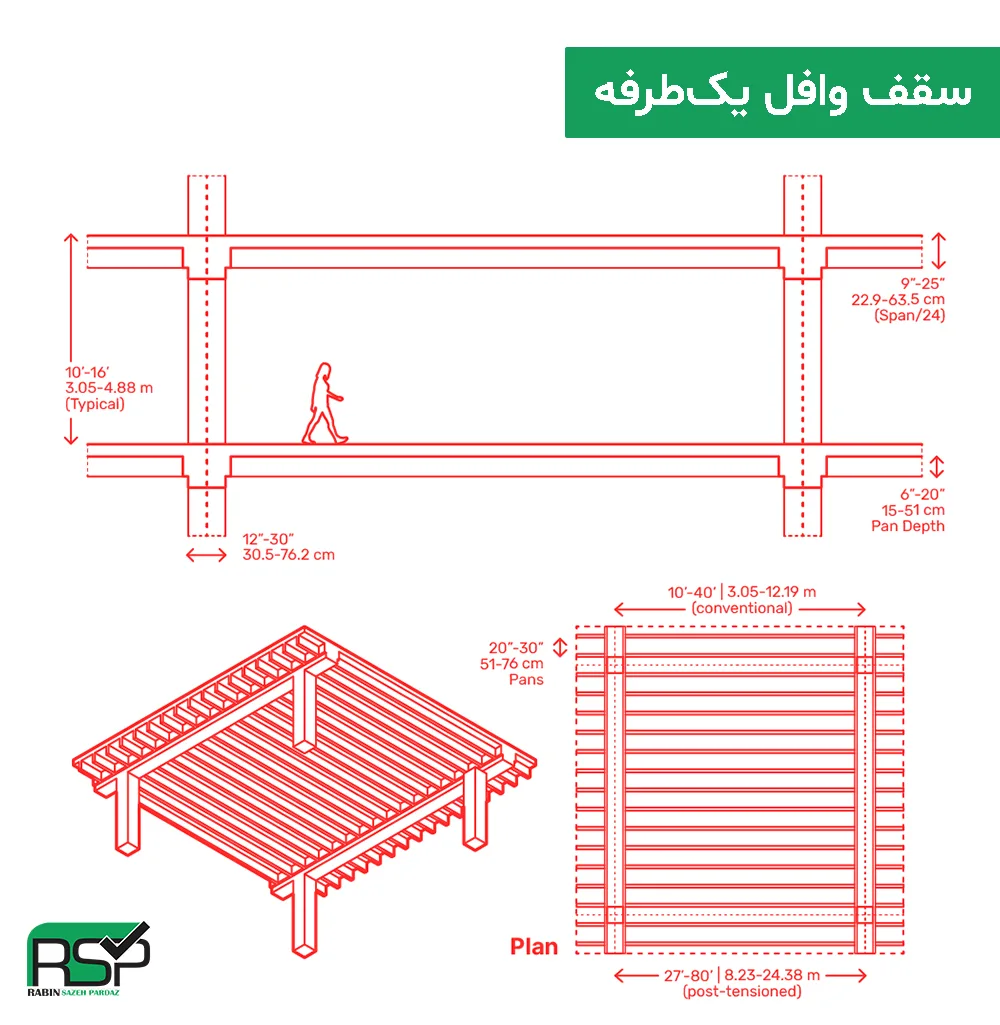

- سقف وافل یکطرفه بیشتر برای دهانههای کوتاه و پروژههای کوچک استفاده میشود و به دلیل سادگی اجرا، اقتصادیتر است.

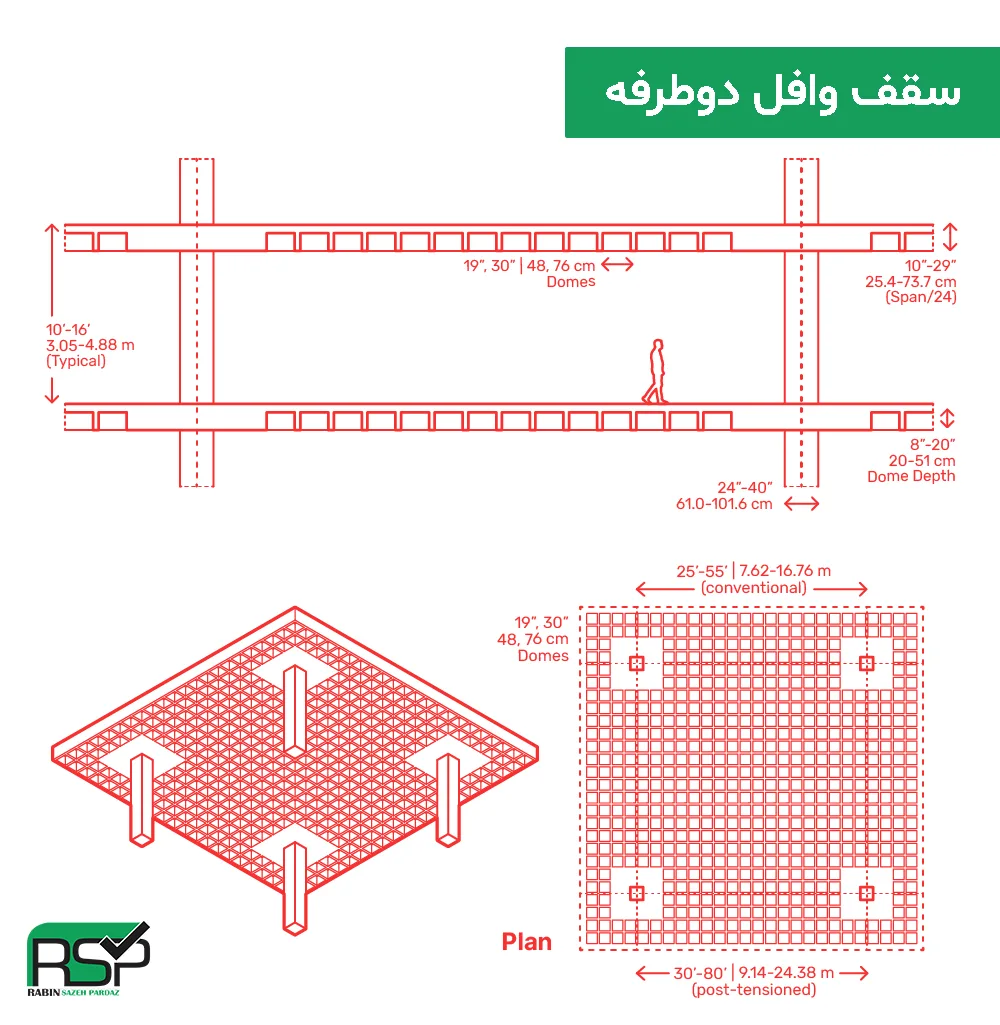

- سقف وافل دوطرفه قابلیت پوشش دهانههای بزرگتر را دارد و بارها را بهصورت متقارن منتقل میکند، بنابراین در پروژههای عظیم و سازههای مقاوم کاربرد بیشتری دارد.
- سقف وافل قفلدار با طراحی مدولار و اتصال قفلشونده، سرعت بالای اجرا و کاهش خطای انسانی را به همراه دارد و برای پروژههای صنعتی و انبوهسازی بسیار مناسب است.
- سقف وافل ترکیبی با تیرهای فلزی ترکیبی از مقاومت بالای اسکلت فلزی و مزایای سبکسازی وافل است که گزینهای بهینه برای سازههای مرتفع محسوب میشود.
- سقف وافل پیشساخته به دلیل آمادهسازی در کارخانه و نصب سریع در محل، باعث صرفهجویی در زمان و کاهش هزینههای اجرایی میشود و برای پروژههایی با محدودیت زمانی بسیار کاربرد دارد.
روش اجرای سقف وافل در اسکلت فلزی
اجرای سقف وافل اسکلت فلزی شامل چند مرحله کلیدی است:
- نصب تیرهای اصلی و فرعی فلزی: این تیرها به عنوان چارچوب اولیه برای نگهداری قالبها استفاده میشوند.
- جانمایی قالبهای وافل: قالبهای پلیپروپیلنی یا فایبرگلاس بهصورت تکرارشونده در میان تیرها قرار میگیرند.
- آرماتوربندی و آمادهسازی: میلگردها طبق نقشه اجرایی کار گذاشته میشوند.
- بتنریزی و ویبرهکردن: بتن تازه روی قالبها ریخته میشود تا پس از سخت شدن، یک سقف یکپارچه و مقاوم ایجاد کند.
برای اجرای صحیح سقف وافل روی تیرهای فلزی، کیفیت جوشکاری اهمیت زیادی دارد. هر گونه ضعف در جوش میتواند باعث نشست سقف شود. پیشنهاد میکنم مقاله جوشکاری اسکلت فلزی را مطالعه کنید.
چکلیست اجرایی هنگام اجرای سقف وافل روی اسکلت فلزی
- تایید قطعی پلانهای بارگذاری و محل توزیع بارها روی تیرها
- اطمینان از تحمل بار موقت قالبها و شمعهای کار در زمان بتنریزی
- تعیین و اجرای جزئیات اتصال و برشگیر بین دال و تیر فولادی (در صورت نیاز به عملکرد مرکب)
- کنترل موقعیت و تراز قالبها پیش از بتنریزی
- آمادهسازی آرماتور و فاصلهگذاران مناسب (chairs) برای قرارگیری صحیح میلگردها
- اجرای عملیات ویبره و مراقبت از بتن (curing) برای دستیابی به مقاومت طراحی
- پر کردن درزهای پانل (در پیشساخته) با گروت یا ملات استاندارد و اجرای عملیات کنترل کیفیت
مقایسه اسکلت فلزی با سقف وافل و دیگر سیستمها
| ویژگیها | اسکلت فلزی + سقف وافل | اسکلت فلزی + سقف تیرچه بلوک | اسکلت بتنی |
|---|---|---|---|
| سرعت اجرا | بسیار بالا | متوسط | پایین |
| وزن سازه | سبک | نیمهسنگین | سنگین |
| هزینه نهایی | اقتصادی | متوسط | بالا |
| معماری و طراحی | انعطافپذیر | محدود | محدود |
یکی از سیستمهای متداول در کنار سقف وافل با اسکلت فلزی، استفاده از سقف تیرچه بلوک روی سازه فلزی است. این روش اگرچه نسبت به وافل سرعت اجرای پایینتری دارد، اما همچنان در بسیاری از پروژههای مسکونی به دلیل دسترسپذیری مصالح و سادگی اجرا مورد استفاده قرار میگیرد. اگر میخواهید مقایسه دقیقتری بین این دو روش داشته باشید و مزایا و معایب هر کدام را بشناسید، پیشنهاد میکنم مقاله سازه فلزی با سقف تیرچه بلوک را مطالعه کنید.
مزایای استفاده از سقف وافل برای اسکلت فلزی
- کاهش مصرف بتن و میلگرد
- امکان اجرای دهانههای بلند تا 12 متر بدون ستون میانی
- ایجاد سقفی یکپارچه و مقاوم در برابر زلزله
- افزایش فضای مفید معماری و حذف تیرچههای اضافی
سقف وافل قابلیت اجرا روی سازههای مدولار و پیشساخته فلزی را نیز دارد. اگر علاقهمندید بیشتر درباره این نوع سازهها بدانید، مقاله سازه های پیش ساخته فلزی را ببینید.
پرسشهای متداول (FAQ)
1. آیا اجرای سقف وافل در اسکلت فلزی هزینه بیشتری نسبت به سقف تیرچه بلوک دارد؟
خیر، با وجود آنکه هزینه اولیه ممکن است کمی بالاتر باشد، اما به دلیل کاهش مصرف مصالح، در نهایت اقتصادیتر است.
2. حداکثر دهانه قابل اجرا در سقف وافل چقدر است؟
در اسکلت فلزی، دهانههای تا 12 متر بدون ستون میانی قابل اجراست.
3. آیا سقف وافل برای ساختمانهای بلندمرتبه مناسب است؟
بله، به دلیل سبکی و مقاومت بالا در برابر زلزله، انتخاب مناسبی برای برجها و ساختمانهای مرتفع است.
4. آیا قالبهای وافل قابل استفاده مجدد هستند؟
بله، قالبهای وافل عموماً بین 50 تا 100 بار قابلیت استفاده مجدد دارند.
5. چه تفاوتی بین سقف وافل یکطرفه و دوطرفه وجود دارد؟
در یکطرفه بارگذاری فقط در یک جهت انجام میشود، اما در دوطرفه بار به صورت شبکهای در دو جهت منتقل میگردد.
جمعبندی
استفاده از سقف وافل برای اسکلت فلزی یک راهکار هوشمندانه برای افزایش بهرهوری، کاهش هزینهها و تضمین ایمنی سازه است. این سیستم با ترکیب مزایای دو فناوری (اسکلت فلزی و سقف وافل)، انتخابی ایدهآل برای پروژههای مدرن محسوب میشود.
اگر شما هم به دنبال اجرای سقف وافل در پروژههای خود هستید و نیاز به مشاوره تخصصی دارید، همین حالا با شرکت رابین سازه پرداز تماس بگیرید. تیم ما به عنوان متخصص در اجرای سازه فلزی، بهترین راهکارها را با توجه به نیاز پروژه شما ارائه خواهد داد.
