در دنیای ساختوساز مدرن، هر پروژهای به دنبال ترکیبی از مقاومت بالا، سرعت اجرا، بهینهسازی هزینه و رفتار لرزهای مطلوب است. سازه ترکیبی فلزی و بتنی (یا سیستم سازه مرکب) پاسخی است به این نیاز: در این رویکرد، از مزایای بتن و فولاد بهصورت همافزا استفاده میشود و نقاط ضعف هر یک کاهش مییابد.
اگر به دنبال راهکاری نوین، اقتصادی و مقاوم برای سازه خود هستید، این مقاله راهنمایی کامل است برای انتخاب، طراحی و اجرای سازه مرکب فلزی و بتنی — همراه با نکات عملیاتی، مقایسه با سیستمهای مرسوم و بررسی جزئیات اجرایی.
برای درک بهتر مفاهیم پایهای، پیشنهاد میکنم ابتدا بخش «سازه فلزی» را مطالعه کنید؛ این لینک داخلی به خواننده امکان میدهد دانش پایه را مرور کند و در ادامه بتواند مفاهیم پیشرفته سازه ترکیبی را دنبال نماید.
ما در شرکت «رابین سازه پرداز» با سالها تجربه در حوزه طراحی، ساخت و اجرای سازههای فلزی و مرکب، در کنار شما هستیم تا پروژه شما هم به لحاظ فنی و هم اجرایی، در بالاترین سطح انجام شود.
سازه ترکیبی فلزی و بتنی
سیستم سازه مرکب، به مفهوم ترکیب عملکرد بتن و فولاد در عضو یا کلار اعضای سازهای است، بهطوری که هر مصالح در بخشی که عملکردش بهتر است، وارد عمل شود. غالباً در این سیستمها:
- ستون یا هسته فولادی داخل بتن قرار میگیرد
- تیرها به شکل مرکب اجرا میشوند (مثلاً تیر فولادی + دال بتنی)
- اتصالات طراحی شدهاند تا انتقال بار بین فولاد و بتن بهصورت بهینه انجام گیرد
برای مثال، در مقاطع CFT (فولاد پرشده با بتن) یا SRC (ستون فولادی مدفون در بتن) ترکیب مصالح به نحوی انجام میشود که مقطع قدرت فشاری بتن را بهرهمند شود و همزمان ظرفیت کششی و خمشی فولاد فعال گردد.
در تیر مرکب، بتن بهعنوان بال فشاری و فولاد بهعنوان عضو کششی عمل میکند.
مقاطع مرکب: تیر، ستون، دیوار مرکب
سازه مرکب فقط محدود به ستون یا تیر نیست؛ میتوان دیوارهای مرکب، خرپاهای مرکب و ترکیبهای دیگر نیز داشت. (به این مطلب در مبحث مقاطع سازه ای مرکب اشاره شده است)
چرا انتخاب سازه ترکیبی؟
در این بخش، مزایا و معایب سیستمهای سازه مرکب با تأکید بر ترکیب سازه فلزی و بتنی بررسی میشود.
مزایا سازه فلزی روی بتنی
- بهینهسازی مصالح: بتن در تحمل فشار و سختی عملکرد خوبی دارد و فولاد در تحمل کشش و خمش. ترکیب آنها باعث میشود ظرفیت کل بهینه شود.
- کاهش وزن مرده و بار بر پی: با استفاده از مقاطع کمتر فولادی و بهرهگیری از سختی بتن، میتوان ضخامت اعضا را کاهش داد و وزن کل کاهش یابد.
- سرعت اجرا بیشتر: اجرای مواردی مانند تیر مرکب یا ستونهای CFT معمولاً نیاز به شمعبندی کمتر دارند و تداخلات اجرایی کاهش مییابد.
- بهبود رفتار لرزهای: جذب انرژی بالاتر، شکلپذیری بیشتر و عملکرد بهتر در مقابل بارهای دینامیکی یکی از مزایای ترکیب مصالح است.
- مقاومت در برابر آتش و دوام بهتر: پوشش بتنی اطراف فولاد، عایق حرارتی و محافظ در برابر خوردگی فراهم میکند.
معایب و چالشهای سازه ترکیبی
- پیچیدگی طراحی اتصالات و مسأله انتقال بار بین بتن و فولاد
- نیاز به هماهنگی دقیق اجرایی بین پیمانکاران بتن و فلز
- هزینه افزوده کنترل کیفیت و نظارت دقیقتر
- محدودیت در تجربه عملیاتی و پیمانکاران با مهارت
برای کنترل این چالشها، حضور یک پیمانکار معتبر و کاربلد در اجرای سازه فلزی مانند رابین سازه پرداز یک فاکتور حیاتی است.
مقایسه عملی: ترکیب سازه فلزی و بتنی در مقابل سیستمهای متداول
در این بخش، با استفاده از جداول و مقایسه کاربردی، نشان میدهیم که چرا سازه ترکیبی گزینه موجهی است.
| معیار | سازه بتنی | سازه فلزی | سازه ترکیبی فلزی و بتنی |
|---|---|---|---|
| سرعت اجرا | متوسط تا کند | سریع | سریعتر نسبت به بتنی، نزدیک به فلزی |
| وزن مرده | بالا | کم | متوسط |
| مقاومت در برابر آتش | خوب | نیاز به پوشش | بتن پوششی مقاومت افزون میدهد |
| رفتار لرزهای | مناسب اما محدود | شکلپذیری خوب | عملکرد مطلوب با ترکیب مصالح |
| هزینه مصالح | پایینتر فولاد | بالاتر | بهینهتر در پروژههای بزرگ |
| پیچیدگی طراحی | متوسط | بالا به اتصالات | بالاتر از هر دو نیاز به تخصص دارد |
مثال کاربردی
فرض کنید یک ساختمان مسکونی ۸ طبقه با دهانههای بزرگ (۱۰ متر). اگر بخواهیم بتن مسلح سنتی اجرا کنیم، ستونها و تیرها ضخامت بیشتری نیاز دارند و وزن مرده زیاد میشود. اگر اسکلت فلزی اجرا کنیم، هزینه فولاد، پوشش ضدحریق و اتصالات پیچیده بالا میرود. اما اگر از سازه ترکیبی (مثلاً ستون ترکیبی CFT + تیر مرکب) استفاده کنیم، میتوان ستونها را کاهش سایز داد، اعضای فلزی کمتر مصرف کرد و سرعت اجرا را افزایش داد، در حالی که رفتار لرزهای بهتری نیز حاصل میشود.

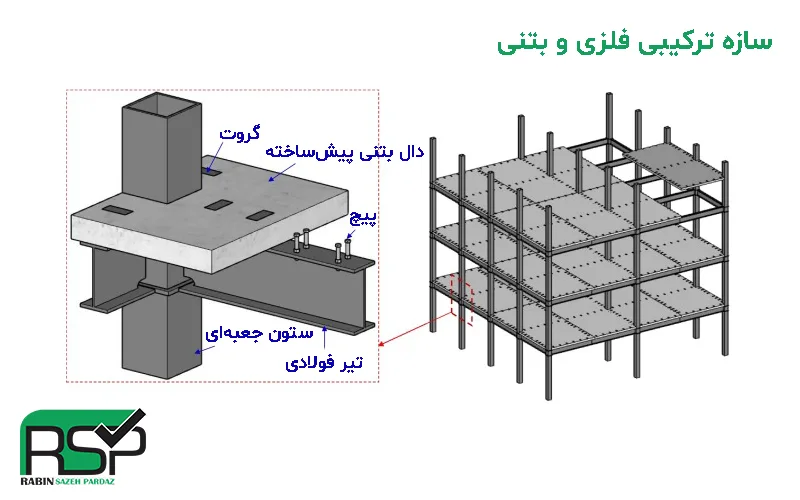

در سمت راست، یک نمای سهبعدی از یک ساختمان اسکلت فلزی دیده میشود. ستونها و تیرهای فولادی بهعنوان اجزای اصلی باربر عمودی و افقی سازه عمل میکنند و بر روی آنها دالهای بتنی سوار شده است. این تصویر بیانگر آن است که ترکیب فولاد و بتن در کنار هم، موجب افزایش مقاومت و پایداری کل ساختمان میشود.
در سمت چپ، جزئیات اتصال تیر فولادی به ستون جعبهای و دال بتنی پیشساخته نمایش داده شده است. این بخش نشان میدهد که چگونه بتن پیشساخته بر روی تیر فولادی قرار میگیرد و با استفاده از پیچها و گروت بهطور کامل مهار میشود. چنین اتصالاتی، انتقال بار را بهصورت ایمن بین اجزای فلزی و بتنی تضمین میکنند.
بهطور خلاصه، این تصویر نشاندهنده یک سیستم سازهای است که در آن اسکلت اصلی از فولاد ساخته شده و دالها از بتن پیشساخته هستند. این ترکیب باعث سرعت بیشتر در اجرا، کاهش وزن کلی سازه و افزایش مقاومت در برابر بارهای جانبی مثل زلزله میشود.
اگر علاقهمند به مطالعه جزئیتر در زمینه سازه فلزی با سقف تیرچه بلوک هستید، توصیه میکنم مقاله مربوطه را مطالعه کنید. در آن مقاله مشخص شده است که سیستم تیرچه بلوک چگونه با سازه فلزی ترکیب میشود و نقاط اشتراک و اختلاف آن با سازه مرکب را به تفصیل بررسی کرده است.
کاربردهای رایج و نمونههای واقعی ترکیب سازه فلزی و بتنی
در عمل، سازه ترکیبی در پروژههای مختلف کاربرد دارد:
- برجها و ساختمانهای چند طبقه
- کارخانجات صنعتی
- ساختمانهای اداری و تجاری با دهانه بزرگ
- سازههایی که نیاز به سرعت اجرا دارند
- پروژههایی که محدودیت وزن دارند
نمونه واقعی:
در یکی از پروژههای اجرا شده با ستون CFT، سازه ۱۲ طبقه با دهانه بزرگ طراحی شد. با به کارگیری ستونهای فولاد پرشده با بتن، حجم فولاد کاهش یافت، سرعت اجرای ستونها افزایش یافت و عملکرد لرزهای عالی ثبت شد.
نکات اجرایی حیاتی در اجرای سازه ترکیبی
برای اینکه یک پروژه سازه ترکیبی با موفقیت اجرا شود، رعایت چند نکته ضروری است:
- کیفیت دقیق مصالح فولاد و بتن
- کنترل سختی اتصال برشی بین فلز و بتن
- دقت در فرآیند بتنریزی به دور از لرزش مخرب اتصالات
- نظارت مداوم بر نصب المانهای کاشته و جوش
- هماهنگی بین تیم فولادکار و بتنکار
- آزمایش کنترل کیفیت بعد از اجرا (مانند تست کشش یا برش اجزای اتصال)
در برخی پروژهها، دیوار برشی ترکیبی هم استفاده میشود، مطالعه مقاله سازه فلزی با دیوار برشی میتواند به شما کمک کند تا طرز تعامل دیوار برشی در سیستم مرکب را درک کنید. در آن مقاله توضیح داده شده که دیوار برشی چقدر میتواند در کنترل نیروی جانبی مؤثر باشد و چه محدودیتهایی برای ترکیب آن با اسکلت فلزی وجود دارد، و مقایسهای بین حالت ترکیبی و حالت صرفاً فولادی یا بتنی ارائه شده است.
پرسشهای متداول (FAQ)
1. سازه ترکیبی فلزی و بتنی چیست و چه تفاوتی با سازه فلزی یا بتنی ساده دارد؟
سازه ترکیبی (مرکب) سیستمی است که در آن بتن و فولاد بهصورت همافزا به کار میروند؛ یعنی بتن بیشتر در نقش تحمل فشار و سختی و فولاد در نقش کشش و خمش فعال است. در حالت ساده، سازه فلزی یا بتنی تنها از یک مصالح استفاده میکند.
۲. آیا استفاده از سازه ترکیبی همیشه اقتصادیتر است؟
نه همیشه، اما در پروژههای با دهانه بزرگ، ارتفاع متوسط تا زیاد، و نیاز به سرعت اجرا، استفاده از سیستم ترکیبی میتواند بهینهتر باشد (مصرف فولاد کاهش، سرعت اجرا افزایش).
۳. آیا اتصالات بین بتن و فولاد دارای مشکل انتقال بار هستند؟
اگر طراحی اتصال برشی و کاشت درست انجام شود، مشکل نیست. استفاده از المانهای برشگیر، کاشت فولاد مناسب، ورق سختکننده و رعایت جزئیات اجرایی اهمیت دارد.
۴. آیا سازه ترکیبی در برابر زلزله عملکرد بهتری دارد؟
در بسیاری از مطالعات، جذب انرژی بهتر، شکلپذیری بیشتر و رفتار مناسبتر مشاهده شده است، به شرطی که طراحی دقیق و اتصال بهینه انجام شده باشد. مقاله سازه های ضد زلزله شما را تخصصی تر راهنمایی خواهد کرد.
۵. آیا اجرای سازه ترکیبی پیچیدهتر از سازه معمولی است؟
بله، به دلیل نیاز به هماهنگی بیشتر بین تیم بتن و فولاد، نظارت دقیقتر و کنترل کیفیت بیشتر. اما اگر پیمانکار باتجربه باشد، این پیچیدگی قابل مدیریت است.
۶. در چه پروژههایی سازه ترکیبی کاربرد ندارد؟
در ساختمانهای خیلی سبک یا کمارتفاع با دهانه کوچک ممکن است مزیت کافی نداشته باشد. همچنین اگر تیم اجرایی تخصص کافی نداشته باشد، ریسک بالا میرود.
۷. چطور میتوان مقاومت آتشسوزی در سیستم ترکیبی را تضمین کرد؟
با پوشش بتنی مناسب اطراف فولاد، استفاده از بتن با مقاومت حرارتی بالا و در صورت نیاز افزودن پوششهای ضدحریق فولادی.
۸. آیا امکان بازسازی یا افزودن طبقه در سازه ترکیبی وجود دارد؟
بله، اگر طراحی از ابتدا امکانپذیری این مورد را در نظر گرفته باشد و اتصالات مناسب طراحی شوند.
۹. آیا محاسبات ترکیبی دشوارتر از محاسبات سازهای عادی است؟
بله، طراح باید تعامل مصالح، ضریب موثر بودن مصالح، اثر برشگیر و رفتار مرکب را در تحلیل لحاظ نماید.
۱۰. چگونه از کیفیت اجرای اتصالات مطمئن شویم؟
با کنترل دقیق کاشت میلگرد، نظارت بر جوشها، آزمونهای بارگذاری و کنترل ابعاد و موقعیت دقیق اتصالات.
نتیجهگیری
سازه ترکیبی فلزی و بتنی پاسخی هوشمندانه به نیازهای ساختوساز مدرن است. این سیستم با ترکیب بهترین ویژگیهای فولاد و بتن، همزمان مقاومت، شکلپذیری، سرعت اجرا و صرفه اقتصادی را در پروژهها به ارمغان میآورد. هرچند طراحی و اجرای آن نیازمند تخصص و دقت بالاست، اما در پروژههای میانمرتبه و بلندمرتبه یا سازههایی با دهانههای بزرگ، انتخابی کارآمد و مطمئن محسوب میشود.
اگر به دنبال راهکاری مطمئن و بهصرفه برای پروژه ساختمانی خود هستید، تیم متخصص رابین سازه پرداز با تجربه بالا در طراحی و اجرای انواع سازههای فلزی و مرکب، آماده است تا در تمام مراحل کنار شما باشد. از مشاوره اولیه تا اجرای کامل پروژه، ما تضمین میکنیم که سازه شما از نظر فنی، اقتصادی و اجرایی در بالاترین سطح قرار گیرد.
برای دریافت مشاوره رایگان و آشنایی بیشتر با خدمات ما، همین امروز با کارشناسان رابین سازه پرداز تماس بگیرید یا از طریق وبسایت ما درخواست خود را ثبت کنید. آینده مطمئن سازه شما، همین امروز آغاز میشود.
