در هر پروژه عمرانی، مخصوصاً زمانی که قصد گودبرداری عمیق برای احداث ساختمان‌های چندطبقه یا زیرزمین‌ها وجود دارد، ایمنی زمین و ساختمان‌های اطراف اهمیت حیاتی پیدا می‌کند. در این شرایط، تنها راهکار مطمئن، اجرای سازه نگهبان است. این سازه‌ها مانند یک سپر مقاوم عمل می‌کنند تا خاک ریزشی نشود و خسارت‌های جانی و مالی به وجود نیاید.
اگر بخواهید دقیق‌تر با انواع سیستم‌های نگهبان و روش‌های اجرای آن آشنا شوید، لازم است ابتدا شناخت خوبی از اسکلت فلزی داشته باشید. چرا که بخش بزرگی از روش‌های سازه نگهبان بر پایه اسکلت‌های فلزی و پروفیل‌های فولادی طراحی و اجرا می‌شوند.
سازه نگهبان چیست؟
سازه نگهبان فلزی یا بتنی سیستمی است که برای مهار فشار جانبی خاک در زمان گودبرداری استفاده می‌شود. بدون این سازه‌ها، احتمال ریزش دیواره گود بسیار بالاست و می‌تواند منجر به حوادث جبران‌ناپذیر شود.
به زبان ساده، اجرای سازه نگهبان یعنی ایجاد یک دیواره موقت یا دائمی که مانند یک نگهبان ایستاده و مانع حرکت خاک و آب‌های زیرزمینی به داخل گود می‌شود.
انواع روش‌های اجرای سازه نگهبان
-
روش مهاربندی
- رایج‌ترین روش در پروژه‌های شهری
- استفاده از تیرک‌ها و مهاربندهای فلزی
- مناسب گودهای عمیق در بافت متراکم
-

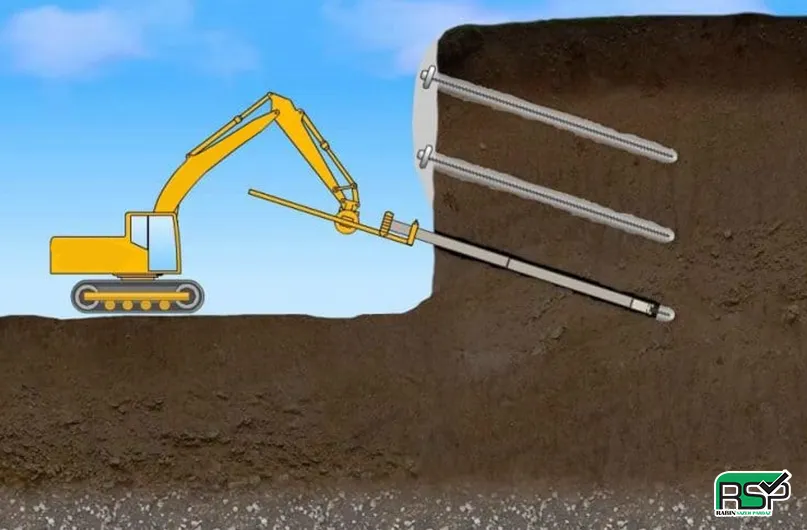

روش دوخت به پشت
- نصب مهارهای افقی (انکراژ) در پشت دیواره نگهبان
- انتقال بار به خاک بکر یا لایه‌های مقاوم
- هزینه بالاتر اما ایمنی بیشتر
-

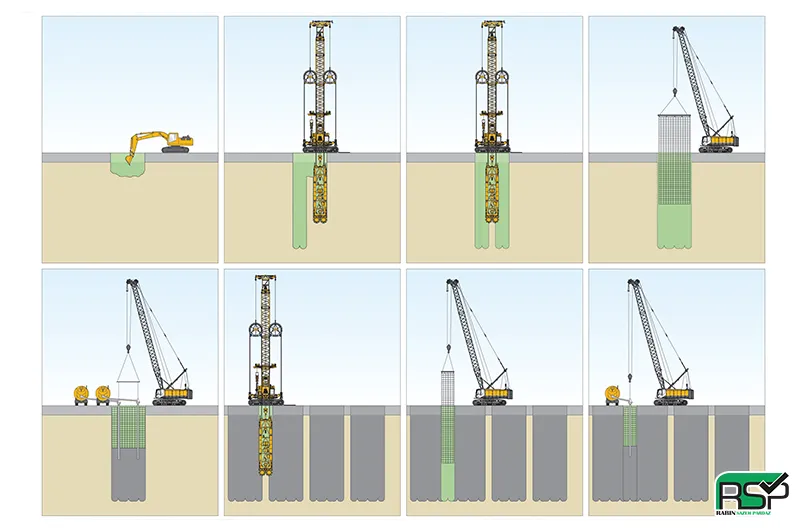

روش دیوار دیافراگمی
- اجرای دیواره بتنی درجا
- مناسب پروژه‌های بزرگ مثل مترو و تونل
- مقاومت بالا در برابر نفوذ آب
-
روش شمع و تیرک فلزی
- اجرای شمع‌های بتنی یا فولادی در امتداد گود
- نصب تیرک‌های فلزی بین شمع‌ها
- سرعت اجرا بالا، اما نیازمند تجهیزات حفاری
-

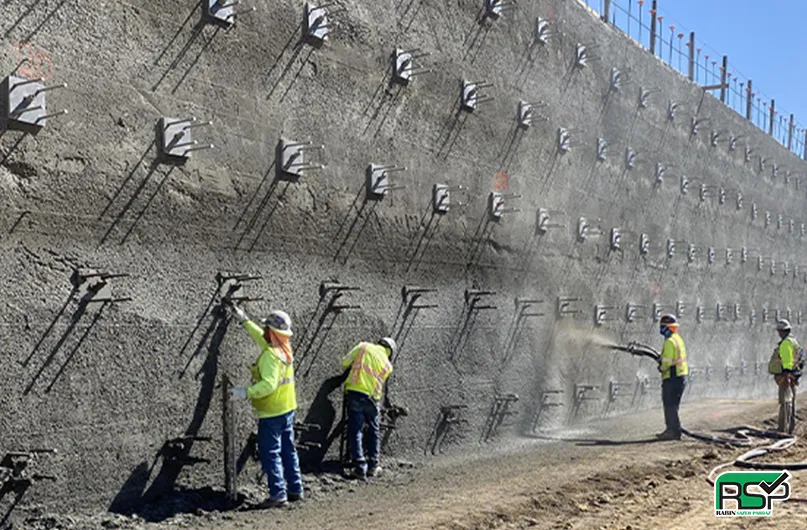

روش نیلینگ
- استفاده از میلگردهای فولادی تزریق شده در خاک
- تثبیت خاک با دوغاب سیمان
- مناسب گودهای نیمه‌عمیق
طراحی سازه نگهبان فلزی
مراحل طراحی
- بررسی شرایط زمین‌شناسی و نوع خاک
- تعیین عمق گودبرداری
- محاسبه فشار جانبی خاک با توجه به آیین‌نامه‌ها
- انتخاب مقطع مناسب برای پروفیل فلزی (تیرآهن، HEB یا قوطی فولادی)
- طراحی اتصالات و مهاربندها
فرمول ساده محاسبه فشار جانبی خاک
فشار فعال خاک (Pa):
Pa = Ka × γ × h
- Ka: ضریب فشار جانبی خاک (بسته به زاویه اصطکاک داخلی)
- γ: وزن مخصوص خاک (کیلو نیوتن بر متر مکعب)
- h: عمق گودبرداری (متر)
مثال:
اگر γ = ۱۸، h = ۶ متر و Ka = ۰.۳۵ باشد:
Pa = ۰.۳۵ × ۱۸ × ۶ = ۳۷.۸ kN/m²
یعنی سازه نگهبان باید توان تحمل این فشار را داشته باشد.
انتخاب متریال در اجرای سازه نگهبان فلزی
| نوع متریال | مزایا | کاربرد |
|---|---|---|
| تیرآهن IPE | در دسترس، ارزان‌تر | پروژه‌های متوسط |
| پروفیل H | استحکام بیشتر | گودهای عمیق |
| قوطی فولادی | اتصالات آسان‌تر | پروژه‌های کوچک و شهری |
| بتن مسلح | مقاومت بالا در برابر آب | دیوارهای دیافراگمی |
نکات اجرایی مهم در طراحی سازه نگهبان
- همیشه قبل از شروع عملیات، مطالعات ژئوتکنیک دقیق انجام دهید.
- کنترل تغییرمکان دیواره‌ها در طول گودبرداری حیاتی است.
- سیستم زهکشی برای جلوگیری از ورود آب زیرزمینی فراموش نشود.
- استفاده از پروفیل‌های گالوانیزه یا ضدزنگ عمر مفید سازه را افزایش می‌دهد.
- تست جوش و اتصالات باید مرحله به مرحله انجام گیرد.
پرسش‌های متداول درباره سازه نگهبان
۱. سازه نگهبان فلزی چیست؟
سازه‌ای موقت یا دائم است که مانع ریزش خاک در زمان گودبرداری می‌شود.
۲. چه عواملی در انتخاب روش اجرای سازه نگهبان مؤثر است؟
عمق گود، نوع خاک، سطح آب زیرزمینی و شرایط محیطی.
۳. آیا سازه نگهبان فقط برای پروژه‌های بزرگ استفاده می‌شود؟
خیر، حتی در پروژه‌های کوچک شهری با عمق بیش از ۳ متر نیز ضروری است.
۴. هزینه اجرای سازه نگهبان چقدر است؟
بسته به نوع روش، عمق گود و مصالح مورد استفاده متغیر است.
۵. آیا سازه نگهبان می‌تواند دائمی باشد؟
بله، در برخی پروژه‌ها مانند مترو یا تونل، سازه نگهبان بخشی از دیواره اصلی باقی می‌ماند.
۶. تفاوت روش نیلینگ و مهاربندی چیست؟
نیلینگ از میلگرد و تزریق دوغاب استفاده می‌کند، اما مهاربندی با پروفیل‌های فلزی و مهار متقابل انجام می‌شود.
جمع‌بندی
اجرای سازه نگهبان یکی از مهم‌ترین بخش‌های هر پروژه عمرانی است که به طور مستقیم با ایمنی جانی و مالی در ارتباط است. انتخاب روش مناسب، طراحی اصولی و استفاده از متریال باکیفیت، تضمین‌کننده پایداری گود و موفقیت پروژه خواهد بود. شرکت رابین سازه پرداز با تجربه گسترده در طراحی و اجرای سازه نگهبان در اصفهان آماده ارائه مشاوره تخصصی و اجرای پروژه‌های شماست.
