ضخامت سنجی چیست؟
اگر در حوزه صنعت، ساخت‌وساز، نفت و گاز یا حتی تولید تجهیزات فلزی فعالیت دارید، حتماً با اصطلاح تست ضخامت سنجی روبه‌رو شده‌اید. این تست یکی از حیاتی‌ترین روشهای بازرسی صنعتی است که نقش مهمی در ایمنی، طول عمر تجهیزات و کاهش هزینه‌های تعمیرات ایفا می‌کند.
شاید برایتان سوال باشد که ضخامت سنجی چیست؟ چرا باید خطوط لوله، مخازن یا حتی پوشش‌های رنگ بررسی شوند؟ چه دستگاه‌هایی برای این کار وجود دارد و چه استانداردهایی باید رعایت شوند؟
در این مقاله به‌عنوان یک مرجع جامع، تمام آنچه باید درباره روش ضخامت سنجی، انواع تست ضخامت سنجی، دستگاه‌های مورد استفاده و کاربردهای واقعی بدانید را توضیح می‌دهیم.
تست ضخامت سنجی چیست؟
تست ضخامت سنجی یکی از روشهای بازرسی غیرمخرب (NDT) است که با استفاده از دستگاه‌های تخصصی، میزان ضخامت یک قطعه، لوله، مخزن یا پوشش را اندازه‌گیری می‌کند. این تست به مهندسان کمک می‌کند:
- میزان خوردگی و کاهش ضخامت فلزات را شناسایی کنند.
- نقاط بحرانی در مخازن تحت فشار، دیگ بخار (بویلر) یا خطوط لوله را تشخیص دهند.
- از انطباق تجهیزات با استانداردهای ضخامت سنجی اطمینان حاصل کنند.
- پیش‌بینی دقیقی از طول عمر تجهیزات داشته باشند.
ضخامت‌سنجی در کنار بازرسی جوشکاری می‌تواند تصویر دقیق‌تری از سلامت اتصالات و نقاط حساس سازه ارائه دهد.
انواع تست ضخامت سنجی
-
تست ضخامت سنجی التراسونیک (UTM)
– پرکاربردترین روش در صنایع نفت، گاز و پتروشیمی.
– با استفاده از امواج فراصوت، ضخامت مواد بدون آسیب به سطح اندازه‌گیری می‌شود.
– مناسب برای ضخامت سنجی لوله، ضخامت سنجی مخازن و ضخامت سنجی ورق.
– دقت بالا و قابلیت تشخیص خوردگی داخلی. -
ضخامت سنجی فلزات و ورق‌ها
– برای بررسی کیفیت ورق‌های فولادی، آلومینیومی یا گالوانیزه.
– کاربرد در صنایع ساختمانی و خودروسازی. -
ضخامت سنجی گالوانیزه
– برای اندازه‌گیری ضخامت لایه روی بر روی ورق یا قطعه.
– کمک به بررسی مقاومت در برابر خوردگی. -
تست ضخامت سنجی دیگ بخار
دیگ‌های بخار از حیاتی‌ترین تجهیزات نیروگاهی و صنعتی هستند که تحت فشار و دمای بالا کار می‌کنند. کوچک‌ترین کاهش در ضخامت جداره بویلر می‌تواند منجر به ترکیدگی و بروز خسارت‌های سنگین جانی و مالی شود. تست ضخامت سنجی دیگ بخار به‌صورت دوره‌ای و طبق استانداردهای ASME و دستورالعمل‌های معتبر انجام می‌شود تا میزان خوردگی و کاهش ضخامت جداره‌ها مشخص شود و اقدامات پیشگیرانه به‌موقع صورت گیرد.
-
ضخامت سنجی لوله
لوله‌ها شریان اصلی انتقال سیالات در صنایع نفت، گاز، پتروشیمی و آب‌رسانی هستند. خوردگی داخلی یا خارجی می‌تواند باعث نشتی یا حتی پارگی لوله‌ها شود. ضخامت سنجی لوله با روش التراسونیک و سایر روشهای NDT، بهترین ابزار برای پایش سلامت خطوط لوله است و به مهندسان امکان می‌دهد نقاط پرخطر را شناسایی و قبل از وقوع حادثه تعمیرات لازم را انجام دهند.
-
ضخامت سنجی مخازن
مخازن تحت فشار و مخازن ذخیره‌سازی به دلیل تماس دائم با سیالات خورنده، مستعد کاهش ضخامت و خوردگی هستند. ضخامت سنجی مخازن نه تنها برای ایمنی، بلکه برای افزایش طول عمر و بهره‌وری این تجهیزات ضروری است. با این تست، میزان کاهش ضخامت در کف و جداره‌ها مشخص می‌شود و مهندسان می‌توانند تصمیم‌گیری دقیقی درباره تعمیر یا تعویض مخزن داشته باشند.
-
تست ضخامت سنجی رنگ
کیفیت پوشش‌های رنگ و پوشش‌های ضدخوردگی، نقشی کلیدی در افزایش دوام سازه‌ها و تجهیزات فلزی دارد. تست ضخامت سنجی رنگ با دستگاه‌های تخصصی انجام می‌شود تا اطمینان حاصل شود ضخامت پوشش در محدوده استاندارد است. این تست در صنایع خودروسازی، پل‌سازی، سازه‌های فلزی و مخازن ذخیره‌سازی به‌عنوان بخشی مهم از کنترل کیفیت شناخته می‌شود.
-
ضخامت سنجی پایپینگ
شبکه‌های پایپینگ صنعتی با پیچیدگی و فشار کاری بالا طراحی و اجرا می‌شوند. کوچک‌ترین کاهش ضخامت در این خطوط می‌تواند منجر به نشتی، توقف تولید یا حوادث جدی شود. ضخامت سنجی پایپینگ با کمک تجهیزات التراسونیک، داده‌های دقیقی از وضعیت خوردگی و کاهش ضخامت در نقاط مختلف ارائه می‌دهد و اساس برنامه‌ریزی برای تعمیرات پیشگیرانه را تشکیل می‌دهد.
-
ضخامت سنجی پوشش
پوشش‌ها نقش حفاظتی در برابر خوردگی، رطوبت و عوامل محیطی ایفا می‌کنند. ضخامت سنجی پوشش به‌ویژه در صنایع دریایی، ساختمانی و سازه‌های فلزی اهمیت بالایی دارد. این تست به متخصصان کمک می‌کند کیفیت پوشش‌های ضدخوردگی یا تزئینی بررسی شود و از تطابق آن‌ها با استانداردهای بین‌المللی اطمینان حاصل گردد.
-
ضخامت سنجی بویلر
بویلرها به دلیل فشار و دمای بالا، در معرض خطرات ناشی از کاهش ضخامت هستند. ضخامت سنجی بویلر یکی از اقدامات حیاتی برای پیشگیری از انفجار و توقف‌های ناگهانی است. این تست باید با دقت بالا و به‌صورت منظم انجام شود تا وضعیت خوردگی و کاهش ضخامت لوله‌ها و جداره‌های بویلر مشخص شود و ایمنی مجموعه تضمین گردد.
در برخی پروژه‌ها، نتایج ضخامت‌سنجی برای تکمیل و مقایسه با روشهای تصویربرداری مانند رادیوگرافی صنعتی استفاده می‌شود.

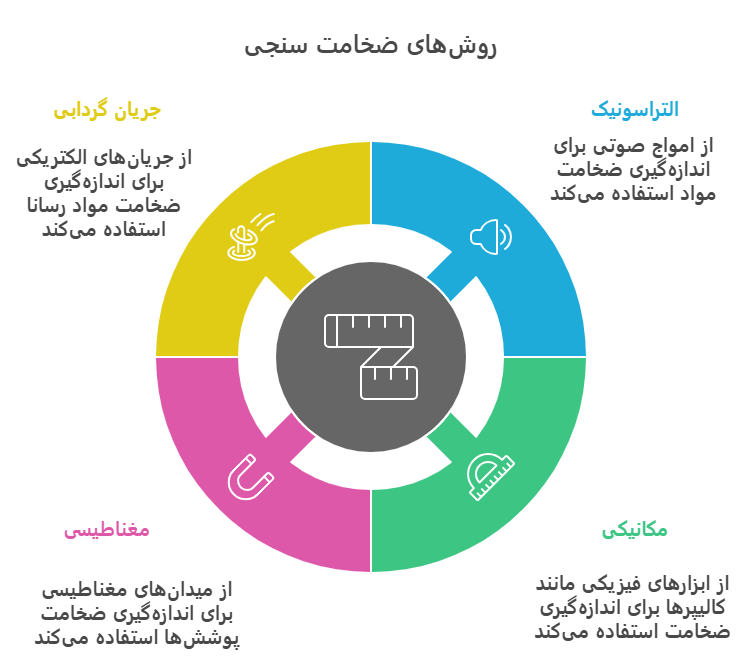

روش های ضخامت سنجی
جدول زیر مقایسه‌ای ساده از روشهای مختلف ضخامت سنجی است:
| روش | کاربرد | مزایا | محدودیت‌ها | |
|---|---|---|---|---|
| التراسونیک | لوله‌ها، مخازن، فلزات | دقت بالا، غیرمخرب | نیاز به سطح صاف و تمیز | |
| مکانیکی | ورق و قطعات کوچک | ساده و ارزان | غیرقابل استفاده برای تجهیزات در حال کار | |
| مغناطیسی | پوشش‌های رنگ و پوشش فلزی | سریع و دقیق | محدود به فلزات فرومغناطیس | |
| جریان گردابی | پوشش‌های غیررسانا | غیرتماسی | دقت پایین‌تر در ضخامت‌های زیاد |
دستگاه‌های ضخامت سنجی
برای انجام این تست، دستگاه‌های متنوعی وجود دارد:
- دستگاه ضخامت سنجی التراسونیک (Ultrasonic Thickness Gauge)
- دستگاه ضخامت سنجی پوشش (Coating Thickness Gauge)
- دستگاه ضخامت سنجی لوله
- ضخامت سنج تر برای پوشش‌های تازه اعمال‌شده
هرکدام از این دستگاه‌ها قابلیت‌های متفاوتی دارند و انتخاب آن‌ها وابسته به شرایط پروژه است.
استانداردهای ضخامت سنجی
ضخامت سنجی باید مطابق دستورالعمل‌ها و استانداردهای بین‌المللی انجام شود. برخی از مهم‌ترین استانداردها عبارتند از:
- ASME استاندارد مخازن تحت فشار و بویلرها
- API 570 برای خطوط لوله
- ISO 2808 استاندارد ضخامت سنجی رنگ و پوشش‌ها
- DIN EN 14127 برای ضخامت سنجی فلزات
گزارش ضخامت سنجی
بعد از انجام تست، یک گزارش جامع تهیه می‌شود که شامل:
- مشخصات دستگاه مورد استفاده
- محل و شرایط نمونه‌برداری
- نتایج ضخامت سنجی در نقاط مختلف
- تطابق یا عدم تطابق با استانداردها
- پیشنهادات برای تعمیر یا تعویض
این گزارش مبنای تصمیم‌گیری مدیران و مهندسان برای برنامه‌ریزی تعمیرات پیشگیرانه است.
کاربرد تست ضخامت سنجی در صنایع مختلف
- صنعت نفت و گاز
- پایپینگ، خطوط انتقال و مخازن ذخیره‌سازی
- پیشگیری از نشتی و آلودگی محیطی
- صنعت نیروگاهی
- بویلرها، دیگ بخار و توربین‌ها
- اطمینان از عملکرد ایمن تجهیزات
- صنعت خودروسازی
- کنترل کیفیت ورق‌ها و رنگ خودروها
- جلوگیری از خوردگی زودهنگام
- صنعت ساختمان و سازه
- ضخامت‌سنجی پوشش‌های گالوانیزه
- افزایش طول عمر پل‌ها، برج‌ها و سازه‌های فلزی
پرسش‌های متداول
۱. تست ضخامت سنجی چیست؟
فرآیندی غیرمخرب برای اندازه‌گیری ضخامت فلزات، پوشش‌ها یا لوله‌هاست که در صنایع مختلف کاربرد دارد.
۲. کدام روش ضخامت سنجی بهترین است؟
روش التراسونیک دقیق‌ترین و پرکاربردترین روش است، به‌ویژه برای تجهیزات حیاتی مانند لوله‌ها و مخازن.
۳. چه تجهیزاتی برای ضخامت سنجی استفاده می‌شود؟
دستگاه‌های ضخامت سنج التراسونیک، ضخامت سنج رنگ، میکرومتر و دستگاه جریان گردابی.
۴. تست ضخامت سنجی دیگ بخار چرا اهمیت دارد؟
زیرا کاهش ضخامت بویلر می‌تواند باعث انفجار و خسارت‌های جانی و مالی شود.
۵. ضخامت سنجی رنگ چه کاربردی دارد؟
برای کنترل کیفیت پوشش‌های ضدخوردگی و تزئینی در صنایع مختلف. تست ضخامت سنجی همچنین مکملی برای روشهای سطحی مثل تست ذرات مغناطیسی است و به شناسایی نواحی مستعد ترک و خوردگی کمک می‌کند.
۶. گزارش ضخامت سنجی چه اطلاعاتی ارائه می‌دهد؟
مکان، شرایط، مقادیر ضخامت، انطباق با استاندارد و پیشنهادات اصلاحی.
۷. تست ضخامت سنجی چند وقت یکبار باید انجام شود؟
بسته به نوع تجهیز و شرایط کاری، معمولاً سالیانه یا هر چند سال یک بار طبق استاندارد انجام می‌شود.
جمع‌بندی و نتیجه‌گیری
تست ضخامت سنجی یکی از مهم‌ترین روشهای بازرسی غیرمخرب است که با آن می‌توان از ایمنی تجهیزات، جلوگیری از حوادث، کاهش هزینه‌های تعمیرات و افزایش طول عمر سازه‌ها اطمینان حاصل کرد.
از خطوط لوله گرفته تا مخازن تحت فشار، از بویلرها تا پوشش‌های رنگ، همه به بررسی‌های دقیق ضخامت نیاز دارند. انتخاب دستورالعمل ضخامت سنجی ، روش صحیح و اجرای تست طبق استانداردهای معتبر، تضمین‌کننده سلامت و ایمنی مجموعه صنعتی شما خواهد بود.
